maandag 7 juni 2010

Het resultaat

Een subtiele toilethulp...en veel meer...

voor Elisabeth en haar gezin....
maar ook voor eventuele bezoekers...

Eindresultaat

Een zeer belangrijk moment in deze opdracht was de montage van de handvaten. We waren natuurlijk allen heel benieuwd hoe het totaalplaatje er zou uitzien en of de handvaten voldeden aan de eindgebruikers, namelijk Elisabeth en haar familie.

Hieronder ziet u enkele beelden van het eindresultaat:

Bouw van het product

Hoe zit het geheel nu in elkaar. Met andere woorden hoe wordt het product technisch opgebouwd?
Er wordt vertrokken van een aluminium as met een diameter van 25 mm, daarnaast wordt ook gebruik gemaakt van dunnere stalen asjes met een diameter van 10 mm. Deze dunne asjes zullen worden bevestigd in de muur en in de as van 25 mm. De verbinding tussen de aluminium as van 25 mm en de kleine asjes van 10 mm gebeurt door gebruik te maken van een schroefverbinding en deze vast te zetten met vloeibaar staal.
Aan de andere zijde van de asjes van 10 mm worden met behulp van een slijpschijf inkervingen gemaakt. Deze inkervingen zijn nodig om de as stevig in de muur te verankeren. Voor het verankeren in de muur wordt gebruik gemaakt van chemische lijm.
De rest van het bouwproces is terug te vinden in het montageplan op de CD.

Na de test...

...komt het echte werk. Wanneer duidelijk was welk prototype voldeed aan de eisen, werd een nieuw prototype gebouwd. En dit maal eentje dat reeds duidelijk liet zien, hoe het uiteindelijke product er zou uitzien.

donderdag 6 mei 2010

TEST_3

TEST_4


TEST_5


Testresultaten verbindingsmethode

Er werden een aantal methodes getest op de handbaar op een eenvoudige en snelle manier aan/in de muur te kunnen bevestigen.


dinsdag 4 mei 2010

CORRECTE AFMETINGEN

video
Uiteindelijk werden de juiste afmetingen gevonden, welke zorgde voor het beste resultaat. Vaak was een een kwestie van centimeters, die maakten dat de persoon al dan niet vlot recht geraakte.
De verkregen afmetingen uit deze test kunnen nu gebruikt worden is het uitwerken van het product.

TEST 2: HOOGTE EN BREEDTE

video
Testen wezen uit dat horizontale staven waaraan de persoon zich kan opduwen, voor het beste resultaat zorgden. Met behulp van de test opstelling probeerden we te achterhalen met welke hoogte en breedte de persoon het makkelijkste kon rechtstaan. Hier is een voorbeeld te zien waarbij de staven niet op de juiste hoogte staan, de persoon heeft moeite met het rechtop geraken.

TEST 1: RECHTE STAVEN

video
Bij deze opstelling is getest hoe vlot de persoon kan rechtstaan met behulp van staven die verticaal staan. Het is duidelijk te zien dat dit niet zo vlot gaat. De persoon zet nog steeds kracht naar beneden, dus duwt zich als het ware nog steeds op in plaats van zich recht te trekken.

maandag 3 mei 2010

Huidige status

Momenteel bevinden we ons in een testfase... In deze testfase gaan we op zoek naar een eenvoudige en snelle manier om het nieuwe handvat te bevestigen aan de muur.

donderdag 22 april 2010

woensdag 31 maart 2010

Test_resultaten

Deze tests zullen ons een richting aanwijzen in welke het hulpmiddel zal liggen. Door bij deze tests telkens de tijd op te nemen hoelang het duurt alvorens Elisabeth helemaal opstaat, kunnen we de verschillende meetopstellingen vergelijken en hieruit bepalen welke methode als best geschikte naar voor komt.

Bij deze test werd na de tweede meting al duidelijk welke breedte het best geschikt is in dit geval. Bij een afstand van 600mm tussen de 2 hulpmiddelen, kon onze eindgebruiker vlot opstaan. Toen de 700mm werd getest konden we duidelijk waarnemen dat deze afstand te groot was. Als we kijken naar deze 600mm, kunnen we zien dat deze in de buurt ligt van het toiletframe dat bij de eerste kennismaking reeds werd getest. Na deze eerste instelling werd ook gekeken naar de hoogte van de steun. Hierbij werden 3 verschillende hoogten getest namelijk 720mm, 760mm en 800 mm. Elisabeth vond een hoogte van 760 mm duidelijk het eenvoudigst en dit konden we ook waarnemen in de meetresultaten.
Daarnaast wist onze studente ergotherapie ons de melden dat hulpmiddelen die dienen om steun te verlenen, meestal worden ingesteld ter hoogte van de pols. Toen we dit toepasten op onze eindgebruiker, Elisabeth, konden we zien dat deze hoogte inderdaad 760 mm bedroeg.


Na deze tweede test, wist Elisabeth ons te melden dat ze de eerste manier toch de makkelijkste vond. We zagen namelijk ook dat ze zich vooral, ook bij deze testopstelling, probeerde op te drukken. Om deze reden zal dan ook in deze richting, namelijk het opdrukken, worden verdergewerkt.

Test 3 en 4 werden niet uitgevoerd daar deze, na eigen testen, door een persoon reeds als ongemakkelijk werden ervaren daar heel wat kracht en evenwicht nodig is.

vrijdag 26 maart 2010

Test_4


Test_3

Test_2

Aan de hand van de afbeeldingen wordt duidelijk gemaakt wat deze test inhoudt.

Test_1

Deze test werd reeds in het blogbericht 'dimensie testen' dieper uitgelegd.

Uitbreiden tests...


Daar het zeer belangrijk is de juiste hulpmethode te vinden, zullen enkele tests worden uitgevoerd. De eerste test werd reeds al een keer besproken.

dinsdag 23 maart 2010

maandag 22 maart 2010

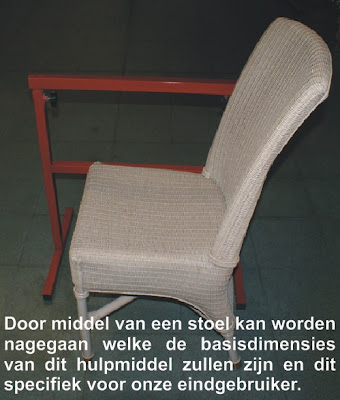

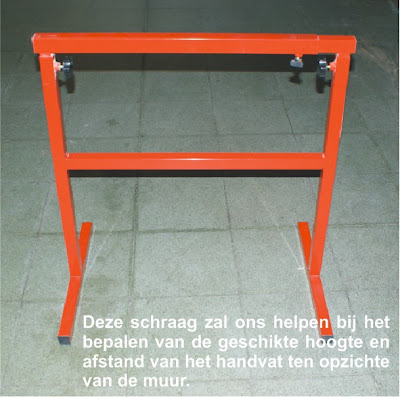

Dimensie testen

De test die zal worden uitgevoerd, heeft als bedoeling het bepalen van de basisdimensies die nodig zijn om dit hulpmiddel aan het passen naar de noden van de eindgebruiker. Deze test kan leiden naar ordinale of interval metingen. De ene afstand zal beter gaan als de andere (ordinaal), daarnaast kunnen we door de tijd te meten ook interval meting gebruiken.

zaterdag 20 maart 2010

En nu?


Richting...

Uiteindelijk werd gekozen om verder te werken rond een systeem op de muur, daar het heel moeilijk is iets subtiel in te bouwen op de toiletverhoger. Door deze uitstulping uit de muur een extra functie te geven( zoals toiletrolhouder of handdoekrekje) kunnen ook de andere mensen gebruik maken van ons hulpmiddel. We gaan voor een "oversized toiletrolhouder" die Elisabeth de steun kan geven die zij nodig heeft.

In deze richting zal dus worden verdergewerkt.
